допуска резистора 2W 3W 5W 1% обломока 100ppm TCR пакет металлопленочного жароустойчивый отлитый в форму

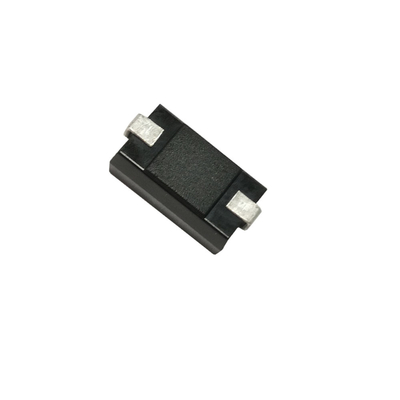

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

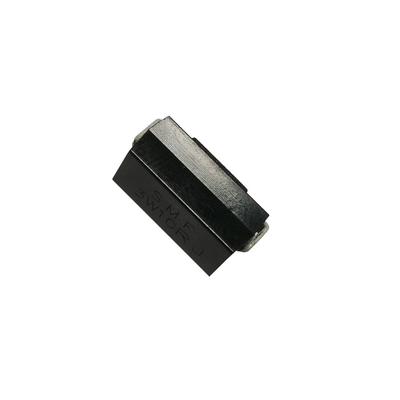

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

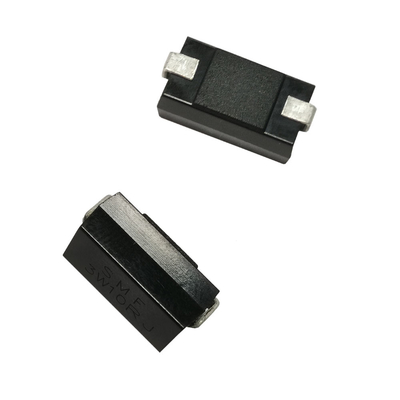

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Место происхождения Китай
Фирменное наименование JDC
Сертификация ROHS&Reach
Номер модели SMF
Количество мин заказа 5000 шт.
Цена US$0.08-US$0.15
Упаковывая детали Катушка в картонной упаковке
Время доставки 2 недели
Условия оплаты Т/Т, Вестерн Юнион
Поставка способности 1000 кпк в месяц

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Расклассифицированная сила 2W, 3W, 5W Технология Металлопленочный
Тип пакета Поверхностная установка Ряд сопротивления 10R-22MR
Допуск ±1%, ±2%, ±5% TCR ±100ppm/℃
Выделить

металлопленочный резистор обломока 5W

,

металлопленочный резистор обломока 100ppm

,

Резистор обломока силы металлопленочный
Оставьте сообщение
Характер продукции

Сила металлопленочный резистор обломока использует надежные moudling материалы для того чтобы упаковать металлопленочный резистор внутрь, оно имеет гораздо небольшее размер чем традиционный металлопленочный резистор, оно дело для электропитания, телекоммуникаций и применения испытательного оборудования.





Особенности:





  • Жароустойчивое UL94V0 отлило пакет, устойчивый для того чтобы нагреть, влажность и изоляцию в форму.
  • Особенный дизайн для автоматической поверхностной установки.
  • Превосходная механическая прочность и eletrical стабильность.
  • Уменьшать aseembly цену.
    •



Размеры (mm):







допуска резистора 2W 3W 5W 1% обломока 100ppm TCR пакет металлопленочного жароустойчивый отлитый в форму 0



Расклассифицированная сила A±0.3 B±0.3 C±0.3 D±0.3 Emax Ряд сопротивления Максимальное напряжение тока работы
2W 4,0 6,7 1,4 3,55 7,9 10R-20M 300V
3W 5,5 10,5 1,7 5,0 12,0 10R-20M 500V
5W 7,3 13,5 1,7 6,8 17,0 10R-20M 500V



Электрическое представление



Характеристики Стандарт Метод теста
Допуск сопротивления ±1% (F), ±5% (J) /
TCR ±100ppm/℃ -55℃-200℃
Расклассифицированная силовая нагрузка Поверхностное Tem. 275℃ Макс
ΔR/R≤±1%		 Расклассифицированное напряжение тока на 30 минут
Перегрузка короткого периода времени ±0.5% 5 раз расклассифицированной силы на 5 секунд
Диэлектрическое выдерживая напряжение тока Отсутствие доказательства machanical повреждения или нервного расстройства изоляции. AC 500V на 1 минута
Сопротивление изоляции 10,000MΩ DC 500V Megger
Solderability Охват минуты 95% ±250 ±5℃ на 2 секунды
Сопротивление к паяя жаре Отсутствие доказательства machanical повреждения
ΔR/R≤±1%		 270±5℃ на секунды 10±1



Характеристики окружающей среды



Характеристики Стандарты Методы теста
Temp. Цикл ΔR/R≤±1% -55℃ (30mins)
Temp →Room. (3 минуты)
→+200℃ (3 минуты)
Temp →Room. (3 минуты)
5 циклов
Жизнь нагрузки ΔR/R≤±1% Расклассифицированная минута силовой нагрузки 90
минута 30
70℃, 1000 часов
Влагостойкая жизнь нагрузки ΔR/R≤±1% Расклассифицированная минута силовой нагрузки 90
минута 30
40℃, RH 95% 500 часов
