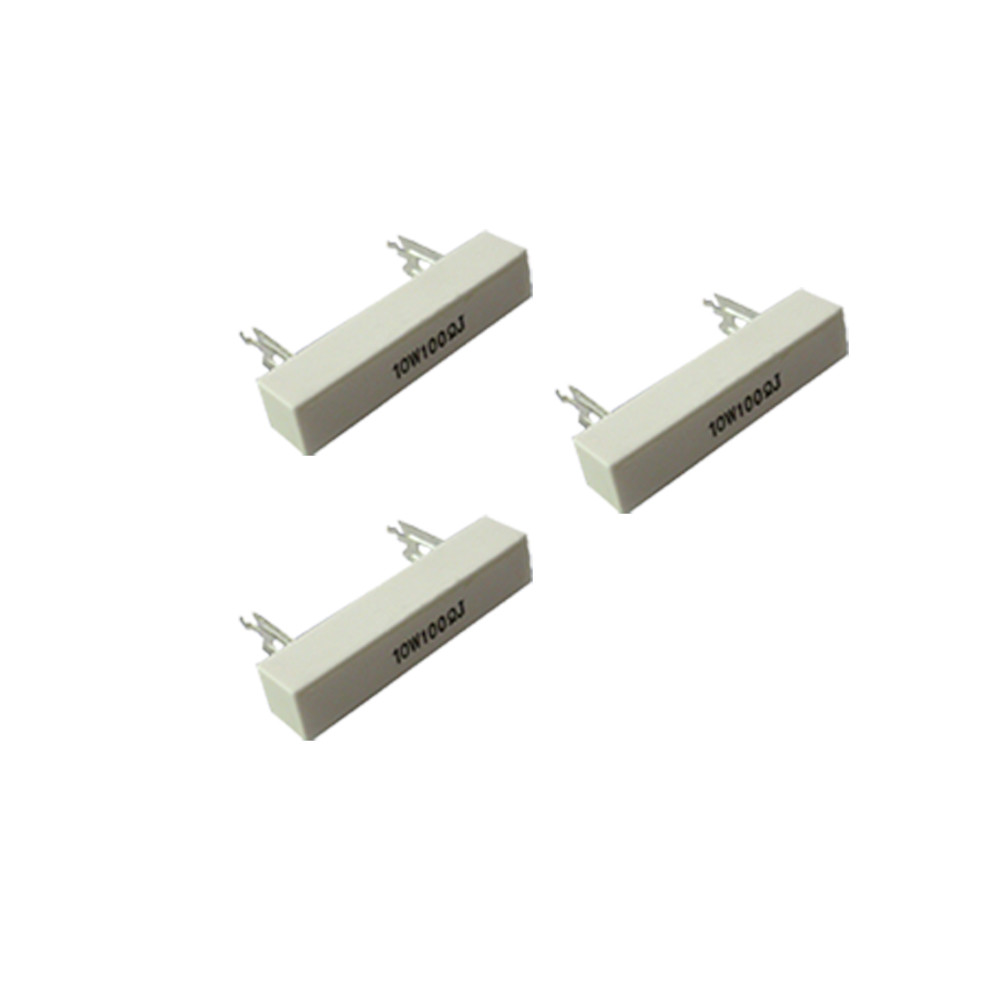

Терминалов резистора раны провода 5W-25W тепловыделение керамических радиальных супер

  • 5W-25W Wire Wound Ceramic Resistor Radial Terminals Super heat dissipation
  • 5W-25W Wire Wound Ceramic Resistor Radial Terminals Super heat dissipation
Место происхождения Китай
Фирменное наименование JDC
Сертификация ROHS
Номер модели SQZ
Количество мин заказа 5,000pcs
Цена US$0.06-US$0.35
Упаковывая детали Большая часть в волдыре & коробке
Время доставки 7-10 рабочих дней
Условия оплаты T/T, L/C, западное соединение, PayPal
Поставка способности 1,000Kpcs в месяц

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Расклассифицированная сила 5W-25W Ряд сопротивления 0R1-100KR
Допуск ±1%, ±2%, ±5% TCR ± 300 ppm/°C
Выделить

Терминалы керамического резистора раны провода радиальные

,

резистор раны провода 25W керамический

,

резистор раны провода 5W керамический
Оставьте сообщение
Характер продукции

Керамический wirewound резистор, радиальные терминалы



Особенности:



  1. Небольшой размер, превосходные стабильность в высокой температуре, устойчивая к влажности и удару.
  2. Совершенно изолированный характер соответствующий для платы с печатным монтажом.
  3. Значения сопротивления точности с более длинной жизнью.
  4. В высокоомных значениях, обматывая ядри будут заменены ядрами фильма силы.
  5. Супер тепловыделение; небольшой линейный коэффициент температуры.
  6. Немедленная возможность перегрузки; малошумные диаграммы и низкий ежегодный перенос на значения сопротивления.





Размеры:







Тип Размер (mm) Ряд сопротивления (Ω)
SQZ L±1.5 W±1 H±1 P±1.5 P1 P2 P3 P4 H1±1 H2±1 Wirewound Металлическая окись
5W 25(28) 10 10 9.5(15) 4,2 2 5 1,5 25 10,5 0.1-100 101-50K
7W 36 10 10 20 4,2 2 5 1,5 25 10,5 0.1-150 151-50K
10W 48 10 10 32 4,2 2 5 1,5 25 10,5 0.1-470 471-50K
15W 48 12,5 12 32 4,2 2 5 1,5 26 10,5 0.1-1K 1K-150K
20.25W 60 15 13 42 7 6 10 2,7 36 15,0 0.1-1K 1K-150K





Описание:



Резисторы цемента SQZ wirewound отличают рядом сопротивления от 0.1Ω к 1KΩ, пока резистор фильма цемента SQP имеет ряд сопротивления 151Ω к 150KΩ.

Оно имеет идеальные спецификации для высокообъемных и высокотемпературных применений. Часто использованный в электропитаниях, регуляторах мотора, и автомобильных применениях, эти продукты могут быть изготовленными на заказ портняжничанные к индивидуальным потребностям.

Стандартные допуски для обоих приборов до ±5%, ±2% и ±1% ориентировано на заказчика, с TCRs ≤300ppm.





Электрическое представление:



ДЕТАЛИ ТЕСТА УСЛОВИЕ СПЕЦИФИКАЦИИ.
Coeff Temp сопротивления. -30°C~ 200°C ±300ppm/°C
Короткий период времени над нагрузкой 2,5 раз расклассифицированной ваттности на sec 5. ± 2%
Номинальная нагрузка Расклассифицированная ваттность на 30 MIN. ± 1%
Выдерживать напряжения тока AC 800 v 1 MIN. отсутствие обязанности
Temp. Цикл циклы -30°C~ 85°Cfor 5 ± 1%
Жизнь нагрузки 70°Con-off цикл 1000hours. ± 5%
Влагостойкая жизнь нагрузки цикл RH 40°C95% включеный-выключеный 500 часов. ± 5%
Incombustibility 16 раз расклассифицированной ваттности на 5 MIN. flammed
